基本介绍：

Bussmann提供全系列方体熔断器及配件。产品设计、构造独特，有以下特点：

1.    焦耳积分放通量(I2t)最小

2.    运行温度低

3.    功率损耗低

方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。

每种方体熔断器均配备不用的端接配件，可选择的品种包括：

 DIN 43635（勾釵型） 690V 1000V 1250V
DIN 43620 （刀型） 690V 1000V
平端安装式： 690V 1000V 1250V
法式： 690V
美式： 690V 1000V 1250V

额定电压：

BUSSMANN方体熔断器均通过IEC60269:第4部分标准测试。该标准要求测试电压比额定电压高10%。在北美地区，熔断器只须通过额定电压测试。

配件：

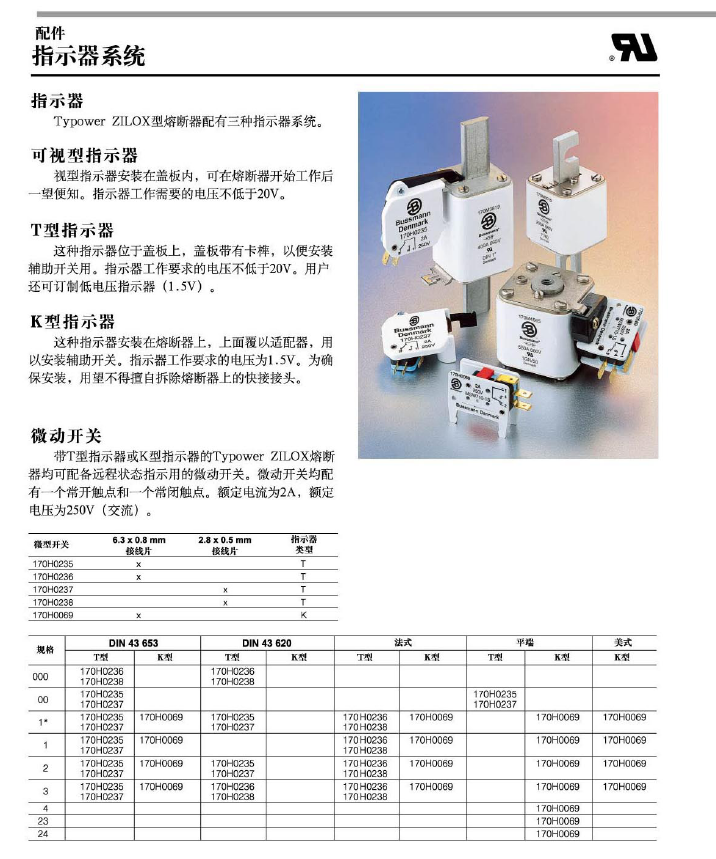

方体熔断器配备的敞开型熔断器指示器系统分三种。可选择的品种包括视觉指示型及微型开关指示型。大部分应用熔断器座都可配备

1*号管45*45mm，安装方式：中间母线式：

电压690V电流40A  170M3008 170M3058 170M3158 170M3208

电压690V电流50A  170M3009 170M3059 170M3159 170M3209

电压690V电流63A  170M3010 170M3060 170M3160 170M3210

电压690V电流80A  170M3011 170M3061 170M3161 170M3211

电压690V电流100A 170M3012 170M3062 170M3162 170M3212

电压690V电流125A 170M3013 170M3063 170M3163 170M3213

电压690V电流160A 170M3014 170M3064 170M3164 170M3214

电压690V电流200A 170M3015 170M3065 170M3165 170M3215

电压690V电流250A 170M3016 170M3066 170M3166 170M3216

电压690V电流315A 170M3017 170M3067 170M3167 170M3217

电压690V电流350A 170M3018 170M3068 170M3168 170M3218

电压690V电流400A 170M3019 170M3069 170M3169 170M3219

电压690V电流450A 170M3020 170M3070 170M3170 170M3220

电压690V电流500A 170M3021 170M3071 170M3171 170M3221

电压690V电流550A 170M3022 170M3072 170M3172 170M3222

电压690V电流630A 170M3023 170M3073 170M3173 170M3223

1号管53*53mm，安装方式：中间母线式：

电压690V电流：200A 170M4008 170M4058 170M4158 170M4208

电压690V电流：250A 170M4009 170M4059 170M4159 170M4209

电压690V电流：315A 170M4010 170M4060 170M4160 170M4210

电压690V电流：350A 170M4011 170M4061 170M4161 170M4211

电压690V电流：400A 170M4012 170M4062 170M4162 170M4212

电压690V电流：450A 170M4013 170M4063 170M4163 170M4213

电压690V电流：500A 170M4014 170M4064 170M4164 170M4214

电压690V电流：550A 170M4015 170M4065 170M4165 170M4215

电压690V电流：630A 170M4016 170M4066 170M4166 170M4216

电压690V电流：700A 170M4017 170M4067 170M4167 170M4217

电压690V电流：800A 170M4018 170M4068 170M4168 170M4218

电压550V电流：900A 170M4019 170M4069 170M4169 170M4219

2号管61*61mm，安装方式：中间母线式：

电压690V电流：400A 170M5008 170M5058 170M5158 170M5208

电压690V电流：450A 170M5009 170M5059 170M5159 170M5209

电压690V电流：500A 170M5010 170M5060 170M5160 170M5210

电压690V电流：550A 170M5011 170M5061 170M5161 170M5211

电压690V电流：630A 170M5012 170M5062 170M5162 170M5212

电压690V电流：700A 170M5013 170M5063 170M5163 170M5213

电压690V电流：800A 170M5014 170M5064 170M5164 170M5214

电压690V电流：900A 170M5015 170M5065 170M5165 170M5215

电压690V电流1000A 170M5016 170M5066 170M5166 170M5216

电压690V电流1100A 170M5017 170M5067 170M5167 170M5217

电压690V电流1250A 170M5018 170M5068 170M5168 170M5218

3号管76*76mm，安装方式：中间母线式：

电压690V电流：500A 170M6008 170M6058 170M6158 170M6208

电压690V电流：550A 170M6009 170M6059 170M6159 170M6209

电压690V电流：630A 170M6010 170M6060 170M6160 170M6210

电压690V电流：700A 170M6011 170M6061 170M6161 170M6211

电压690V电流：800A 170M6012 170M6062 170M6162 170M6212

电压690V电流：900A 170M6013 170M6063 170M6163 170M6213

电压690V电流1000A 170M6014 170M6064 170M6164 170M6214

电压690V电流1100A 170M6015 170M6065 170M6165 170M6215

电压690V电流1250A 170M6016 170M6066 170M6166 170M6216

电压690V电流1400A 170M6017 170M6067 170M6167 170M6217

电压690V电流1500A 170M6018 170M6068 170M6168 170M6218

电压690V电流1600A 170M6019 170M6069 170M6169 170M6219

电压660V电流1800A 170M6020 170M6070 170M6170 170M6220

电压550V电流2000A 170M6021 170M6071 170M6171 170M6221

分断容量200KA（估计300KA）RMS对称。

功率损耗为额定电流时的功率损耗值。

微型开关指示器另外单独订购。
