欧标170M 1000V(20-225A)
发布时间: 2017-05-31 13:42
基本介绍：
Bussmann提供全系列方体熔断器及配件。产品设计、构造独特，有以下特点：
1. 焦耳积分放通量(I2t)最小
2. 运行温度低
3. 功率损耗低
方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。

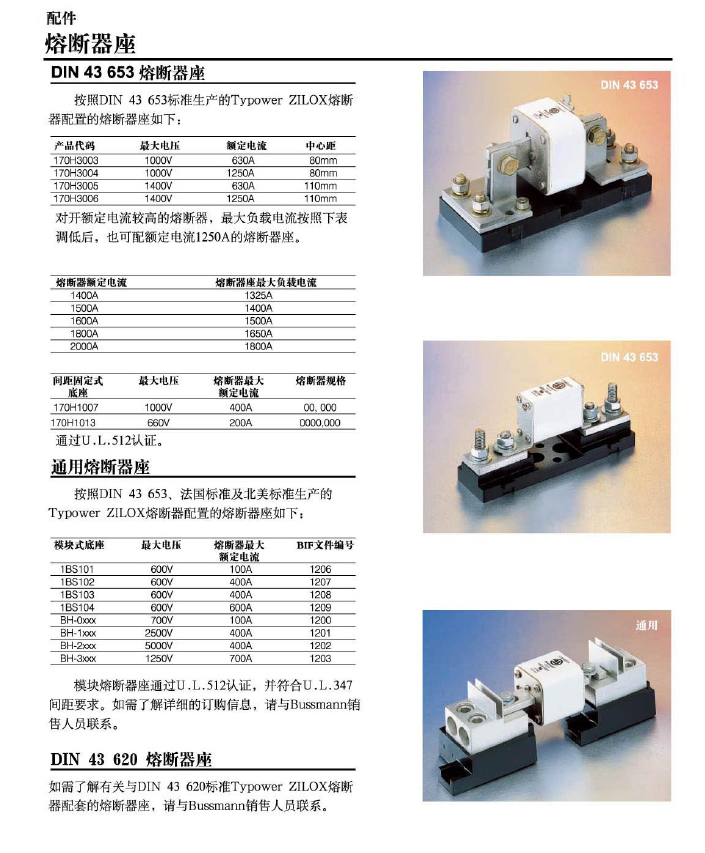

每种方体熔断器均配备不用的端接配件，可选择的品种包括：
DIN 43635（勾釵型） 690V 1000V 1250V
DIN 43620 （刀型） 690V 1000V
平端安装式： 690V 1000V 1250V
法式： 690V
美式： 690V 1000V 1250V
额定电压：
BUSSMANN方体熔断器均通过IEC60269:第4部分标准测试。该标准要求测试电压比额定电压高10%。在北美地区，熔断器只须通过额定电压测试。
配件：

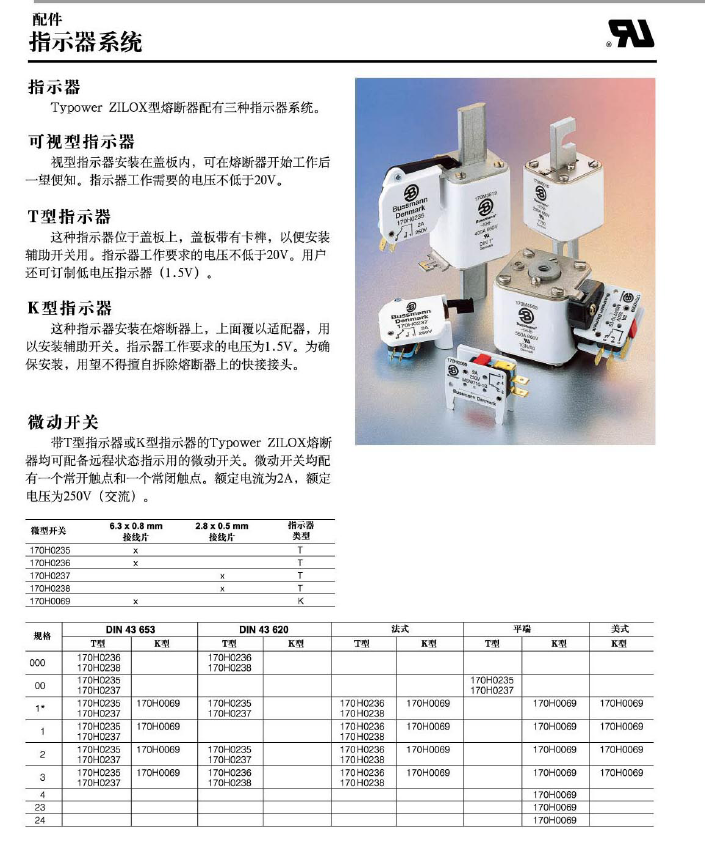

方体熔断器配备的敞开型熔断器指示器系统分三种。可选择的品种包括视觉指示型及微型开关指示型。大部分应用熔断器座都可配备
电压 | AC | DC | 电流范围（A) |
690 | X | - | 10-7500 |
1000 | X | - | 20-1400 |
1250 | X | - | 50-1400 |
产品参数：
欧标方体系列DIN43620
电压：1000V
电流：20-225A
尺寸：00号管：30*47mm
分断容量：150KA RMS对称
安装方式：插入式
电压1000V 电流20A 170M2673

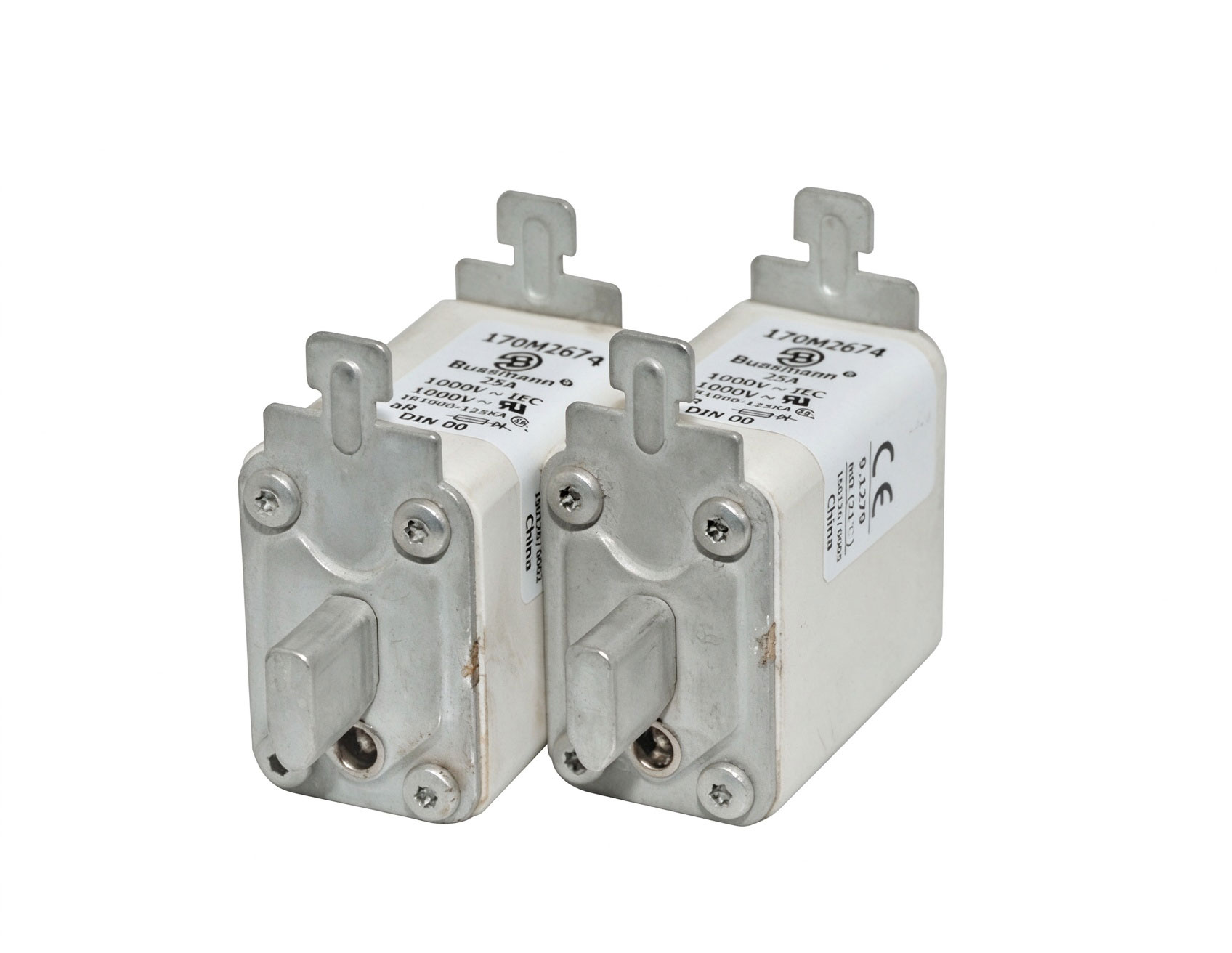

电压1000V 电流25A 170M2674
电压1000V 电流32A 170M2675
电压1000V 电流35A 170M2676
电压1000V 电流40A 170M1677
电压1000V 电流50A 170M2678
电压1000V 电流63A 170M2679
电压1000V 电流80A 170M2680
电压1000V 电流100A 170M2681
电压1000V 电流125A 170M2682
电压1000V 电流160A 170M2683
电压900V 电流200A 170M2684
电压900V 电流225A 170M2685
分断容量200KA（估计300KA）RMS对称。
功率损耗为额定电流时的功率损耗值。
微型开关指示器另外单独订购。
